下記の規格表を参考に、大まかな加工可能範囲をご確認ください。万が一、材質や寸法が規格表に掲載されていない場合でもお気軽にご相談ください。また、ご希望のサイズが可能か確認したい場合は「お見積もり」からご連絡いただければ担当者が回答させていただきます。

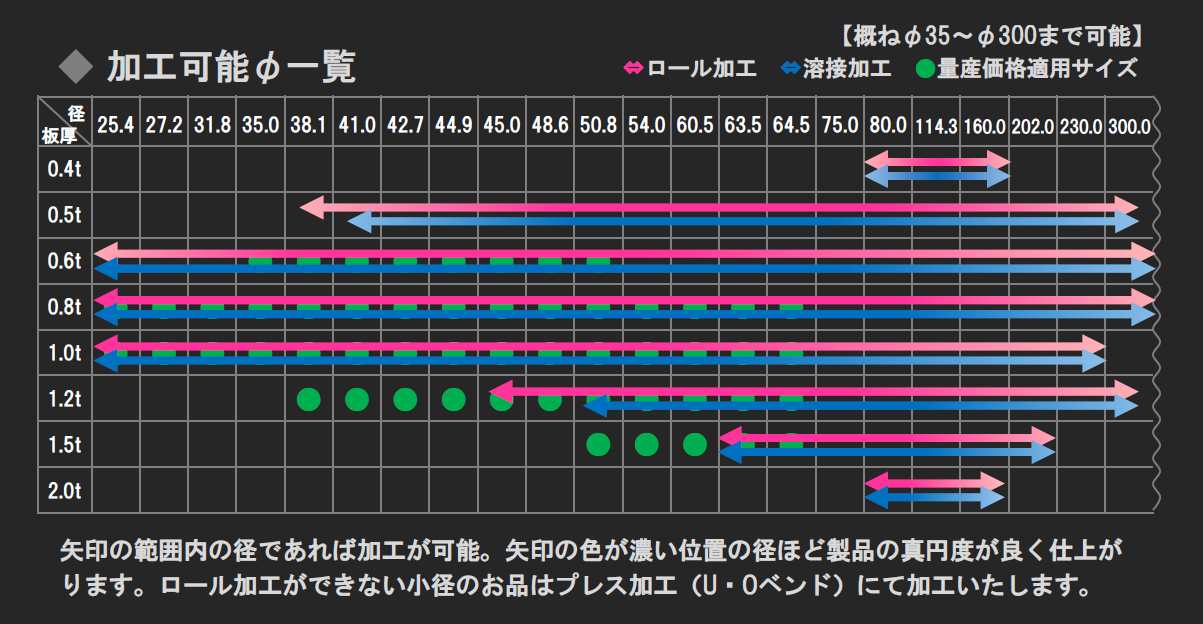

【板厚（mm）に対して丸め加工が可能な径（φ）】 ≫拡大サイズはこちらから≪ |

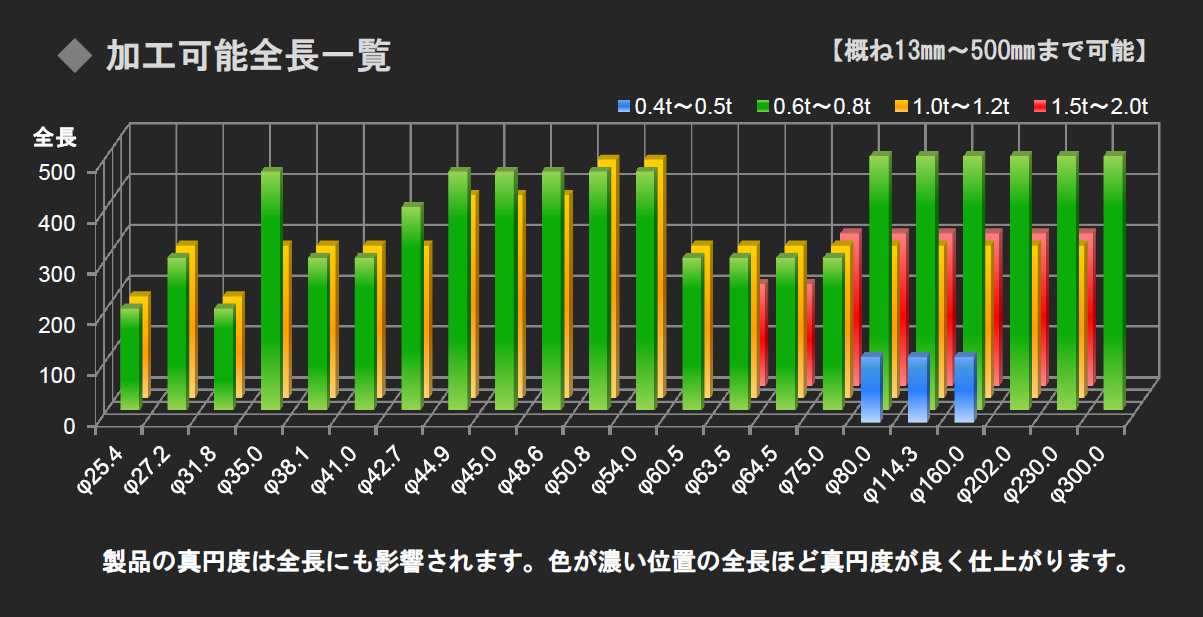

【板厚（mm）と径（φ）に対して丸め加工が可能な全長（L寸）】 ≫拡大サイズはこちらから≪ |
| ※ | φは板厚の35～40倍の数値が理論値上の最小サイズとなります。 |
| ※ | 全長はφの7～8倍の数値が理論値上の最大サイズとなります。 |
| ※ | ロール曲げの特性上、板の端で(板厚の3～5倍の長さ)Rの掛からない部位が生じます。 板厚1.0ｔ以上の品では特に顕著になりますので、ご注文の際はご注意ください。 |

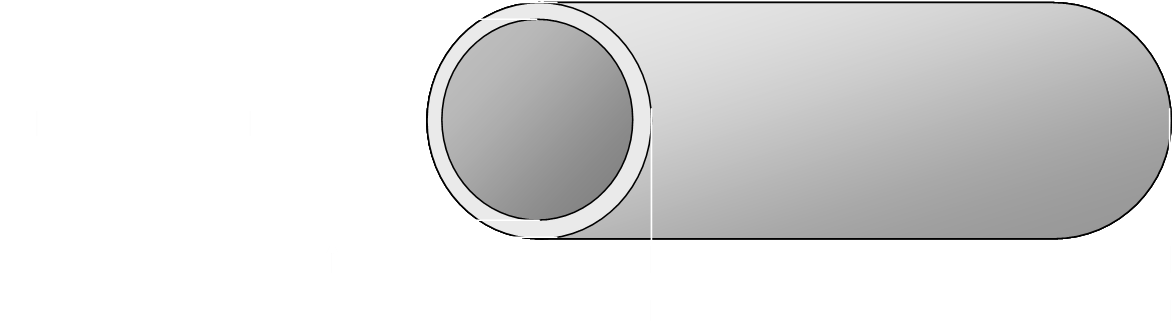

| 【パイプ寸法について】 |
 |
| 水平自動溶接機 | |||
| ・ | 量産 | － | 消音器用パンチングパイプなどに適している。 溶接治具を基本的に作成しないため、低コスト対応が可能。 |
| ・ | 汎用 | － | 規格表範囲内で自由に径設定が可能。 |
| ロール機 | |||
| ・ | 汎用 | － | 規格表範囲内で自由に径設定が可能。 |
| ※ | 製品の長さに関しては概ね20㎜～500㎜くらいまで可能ですが、材質・開口率・目方向により加工可能範囲は前後いたします。 |
| ※ | 材質はSPCC・SUS・Ti・インコネルなどが加工可能です。先述以外の材質も承っております。 |
弊社では水平自動溶接機を量産機タイプと汎用機タイプに分け、材質や形状に合わせて最適の加工を行なっております。
※板巻きパイプの詳細については、こちらをご覧ください。
